音圈是扬声器的“心脏”，扬声器在额定功率工作时，音圈的温升非常高， 这就要求对音圈漆包线的材质、音圈定型胶、音圈骨架、中心胶、甚至磁钢的耐高温要求都很高。扬声器设计者是必须知道音圈的温升究竟是多少，以便作出更精确的设计，常州英讯电子顺应市场需求推出的，国内首创最新多通道实时音圈温升测试系统，有了该系统就能更好的帮住企业研发部门开发出更好的产品和帮助品质部门把好质量关，让产品更具竞争力

基本功能：

a. 可以在扬声器带测试信号的情况下实时测量音圈的温升

b. 测试DCR电阻不需通过继电器切换可以实时测量，温度系数可以任意设定

c. 有VPP电压设置和测量功能（有些特殊产品做温升试验时必须设定VPP电压）

d. 能测量和显示各路功放的实时输出电压有效值（RMS) 和峰峰值（VPP）电压

e. 测试过程中，会将每路所接喇叭音圈的温升变化，自动存储於电脑上,会自动生成一个“Report.txt(文档）”，“Report.txt(文档）”的内容包含了测试的所有资料,亦可同时显示温升之曲线图

f. 该测试系统留有大数据接口，所有测试数据都能上传至企业指定服务器，只要装上我公司特有的软件，与服务器相连的PC设备都可以随时查看该设备的运行情况

g. 每通道电压等参数都可独立设置，最大测试电压12V，最大输出总功率≦150W

H. 多种信号选择，内置独立白、粉红噪音，MP3/WAV播放器，外部输入输出 （注：WAV信号独有的无间歇播放）

产品特点：

1. YX1051T采用四线制设计，配合英讯公司特制的测试工装，就可以自动补偿（因测试线的导线电阻所引起的压降）使测试工装末端的实际输出电压，无论是空载（未接喇叭）还是满载（有接喇叭）的情况下都能极接近所设定的电压，完全不需要测试者来做电压校正的工作，对测试者来说大大减轻了工作量

2. YX1051T有10个测试通道，每通道可单独设置不同的电压，电阻，老化时间等，中文/英文操作界面，可随时切换

3. 带信号实时测试（扬声器或受话器）音圈温升，电压RMS+VPP，直流阻抗DCR，F0（选件）等

4. 音圈温升其显示方式可选择：

   a.表格表示法：仅观察温升之数字变化，无温升之曲线图

   b.曲线表示法：除可观察温升之数值变化外，亦可同时显示温升之曲线图

5. 测试过程中，会将每路所接喇叭音圈的温升变化，自动存储於电脑上,会自动生成一个“Report.txt(文档）”，“Report.txt(文档）”的内容包含了测试的所有资料

6. 每个通道都有自己独立的电压/电流采集与阻抗分析系统 ，为快速间歇式试验提供有力保障，这是一般的通道切换数据采集方式难以做到的。例如：试验信号开0.5秒，关0.5秒的试验，一般设备很难提供准确的试验结果

7. 提供高精确度的电压，电阻，音圈温升等，各通道待测物故障自我判断不影响其他通道中的待测物

8. 支持多种工作模式 （工作 间歇 调试），其中最小间歇支持0.1S， 并仍能精准测量电压.电流操作

9. LAN通讯接口支持远程监控（2--50台）同时操作，配合上位机软件可实时观察分析保存测试数据

PC设置及操作界面：

四线制测量与二线制测量的区别：

 YX1051T系列多通道实时音圈温升测试系统

                          简介说明

有关扬声器音圈温升测试系统的基本功能要求，英讯电子生产的YX1051T可以完全满足以下条件：

a. 可以在扬声器带测试信号的情况下实时测量音圈的温升

b. 测试DCR电阻不需通过继电器切换可以实时测量，温度系数可以任意设定

c. 有VPP电压设置和测量功能（有些特殊产品做温升试验时必须设定VPP电压）

d. 能测量和显示各路功放的实时输出电压有效值（RMS) 和峰峰值（VPP）电压

e. 测试过程中，会将每路所接喇叭音圈的温升，电压，DCR阻抗变化，自动存储於电脑上,会自动生成一个“Report.txt(文档）”，“Report.txt(文档）”的内容包含了测试的所有资料,亦可同时    显示温升之曲线图

f. 该测试系统留有大数据接口，所有测试数据都能上传至企业指定服务器，只要装上我公司特有的软件，与服务器相连的PC设备都可以随时查看该设备的运行情况

音圈是扬声器的“心脏”，扬声器在额定功率工作时，音圈的温升非常高， 这就要求对音圈漆包线的材质、音圈定型胶、音圈骨架、中心胶、甚至磁钢的耐高温要求都很高。扬声器设计者是必须知道音圈的温升究竟是多少，以便作出更精确的设计，常州英讯电子顺应市场需求推出的，国内首创最新多通道实时音圈温升测试系统，有了该系统就能更好的帮住企业研发部门开发出更好的产品和帮助品质部门把好质量关，让产品更具竞争力

本系统具备以下功能与特点

主要功能：

1. 实时音圈温升测试（Real-time voice coil temperature rise test）

2. 额定噪声功率（Rated Noise Power)

3. 额定正弦功率（Rated Sinusoidal Power)

4. 长期最大功率 (Long-term maximum Power)

5. 短期最大功率 (Short-term maximum Power)

6. 自定断续测试（Self Stipulate On-Off Test)

7. 增量功率测试（Stepup Power Test)→在电脑（PC ）上操作才能实现该功能 (选配）

产品特点：

1. YX1051T采用四线制设计，配合英讯公司特制的测试工装，就可以自动补偿（因测试线的导线电阻所引起的压降）使测试工装末端的实际输出电压，无论是空载（未接喇叭）还是满载（有接     喇叭）的情况下都能极接近所设定的电压，完全不需要测试者来做电压校正的工作，对测试者来说大大减轻了工作量

2. YX1051T有10个测试通道，可同时监控10路喇叭音圈的工作温升状态，每通道可单独设置不同的电压，电阻，老化时间等，中文/英文操作界面，可随时切换

3. 带信号实时测试（扬声器或受话器）音圈温升，电压RMS+VPP，直流阻抗DCR，F0（选件）等

4. 音圈温升其显示方式可选择：

      a.表格表示法：仅观察温升之数字变化，无温升之曲线图

      b.曲线表示法：除可观察温升之数值变化外，亦可同时显示温升之曲线图

5. 测试过程中，会将每路所接喇叭音圈的温升变化，自动存储於电脑上,会自动生成一个“Report.txt(文档）”，“Report.txt(文档）”的内容包含了测试的所有资料

6. 每个通道都有自己独立的电压/电流采集与阻抗分析系统 ，为快速间歇式试验提供有力保障，这是一般的通道切换数据采集方式难以做到的。例如：试验信号开0.5秒，关0.5秒的试验，一般设    备很难提供准确的试验结果

7. 提供高精确度的电压，电阻，音圈温升等，各通道待测物故障自我判断不影响其他通道中的待测物

8. 支持多种工作模式 （工作 间歇 调试），其中最小间歇支持0.1S， 并仍能精准测量电压.电流操作

9. LAN通讯接口支持远程监控（2--50台）同时操作，配合上位机软件可实时观察分析保存测试数据

主要技术指标：

● 功放参数

1. 10 路独立功率放大器 ，每路最大输出功率15W，不失真功率10W 最大总输出功率：≥150W ，总谐波失真（THD） ≤0.5% @ 1W  1K正弦

2. 频率响应:20~20,000Hz(±0.25dB)

3. 负载阻抗：4 ~ 40Ω ，输出阻抗：≤0.1Ω

4..输出电压可调节范围： 0.01 ~ 12.00V（ 0.01V步进）

5.保护功能：延时输出保护，意外断电负载保护，直流输出保护，过流保护，过热保护

 ●信号类型

1. 正弦波信号发生器频率范围：20~20000Hz （线性/对数），频率准确度：±0.025%(标准要求±0.05%) ，频率稳定性: 优于 60ppm/小时 ，最大分辨率：0.001Hz

2. 点频/扫频，可设置 扫频周期：0~20秒

3. WAV; *.WMA; *.MP3音频文件播放,支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48，24位DAC输出，动态范围支持90dB，信噪比支持85dB   完全支持FAT16、FAT32文件系统，最大支持32G的TF卡 ， 指定文件名播放， 信号电压调节0.01V步进

   4.正弦波扫频,白噪声,粉红噪声,IEC268指定噪声信号, 外部输入

信号参考标准：JJF 1203-2008 电声产品(扬声器类) 功率寿命试验仪校准规范

测量方式：四线制测量

四线制测量所具有的优势：

1. 四线制测量电压，电流，DCR电阻，测试精度更高更精准，测量时可以保证待测产品不受线阻的影响

2. 电压稳定度：本测试系统电压显示通过积分采样，采样结果平滑稳定，电压显示跳动幅  度小，让操作人员操作更加直观。而同类产品的数据显示跳动幅度大电压难以监控。需要接入万用表一    路一路测量

3. 电流采样：本测试系统采用高成本高可靠性的高端采样，而同类产品采用的是低成本的低端采样。高端采样与低端采样的区别如下：低端检测成本低，但是容易引入干扰，对其他测量系统引      起干扰，造成误判，高端检测方式不仅消除了低端检测方案中产生的地线干扰，还能检测到功放输出端与地短路情

应用范围：

1. 手机，MP3,平板电脑扬声器，受话器

2. 手提电脑扬声器，小功率电视扬声器等

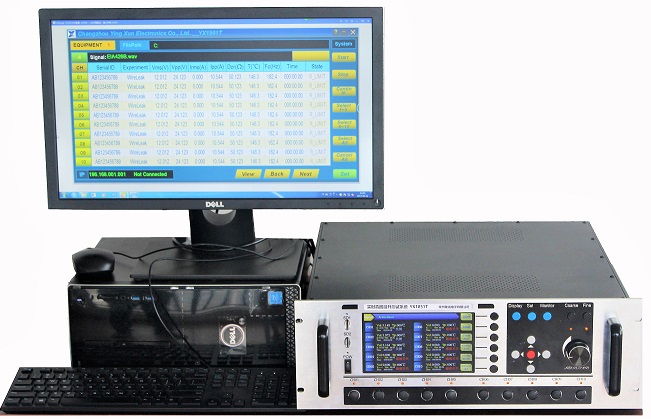

系统外观及界面：

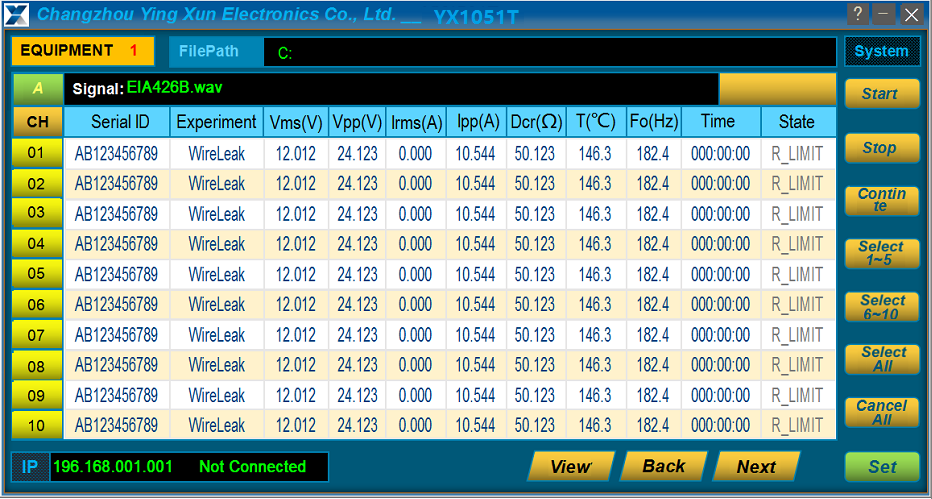

 PC联机软件操作界

  PC设置界面

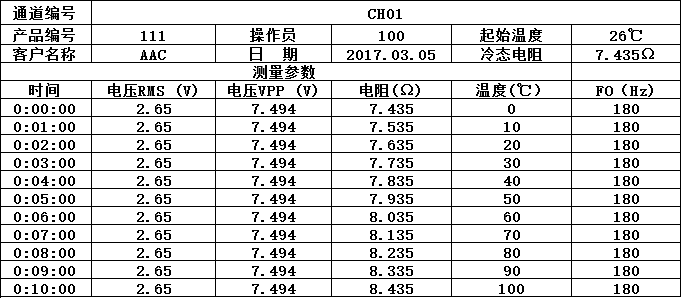

保存格式（TXT)
